熱電偶/熱電阻系列
裝配式熱電阻
產品描述： 裝配式熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用。它可以直接測量生產過程中的-200～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。...
詳細說明
裝配式熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用。它可以直接測量生產過程中的-200～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。我廠生產符合IEC國際標準分度號的Pt100鉑熱電阻和符合標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。另外它具有裝配簡單、更換方便，壓簧式感溫元件，抗振性能好，測量范圍大，機械強度高，耐壓性能好。
工作原理
熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分(感溫元件)是用細金屬絲均勻地雙雙繞在絕緣材料制成的骨架上，當被測介質中有溫度梯度存在時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度。

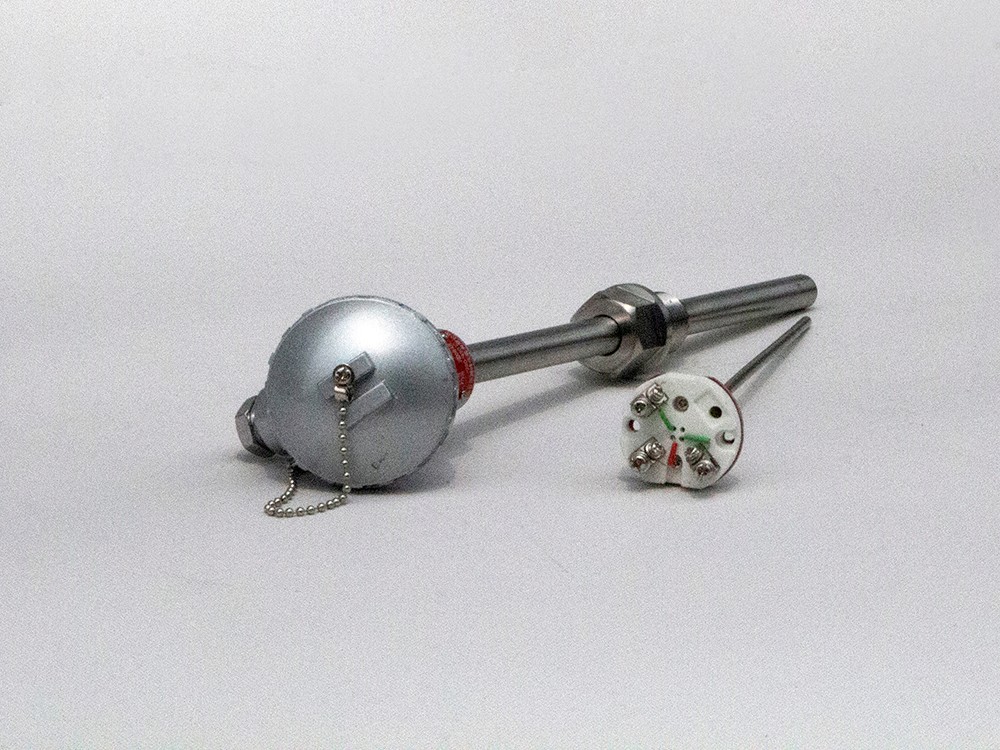

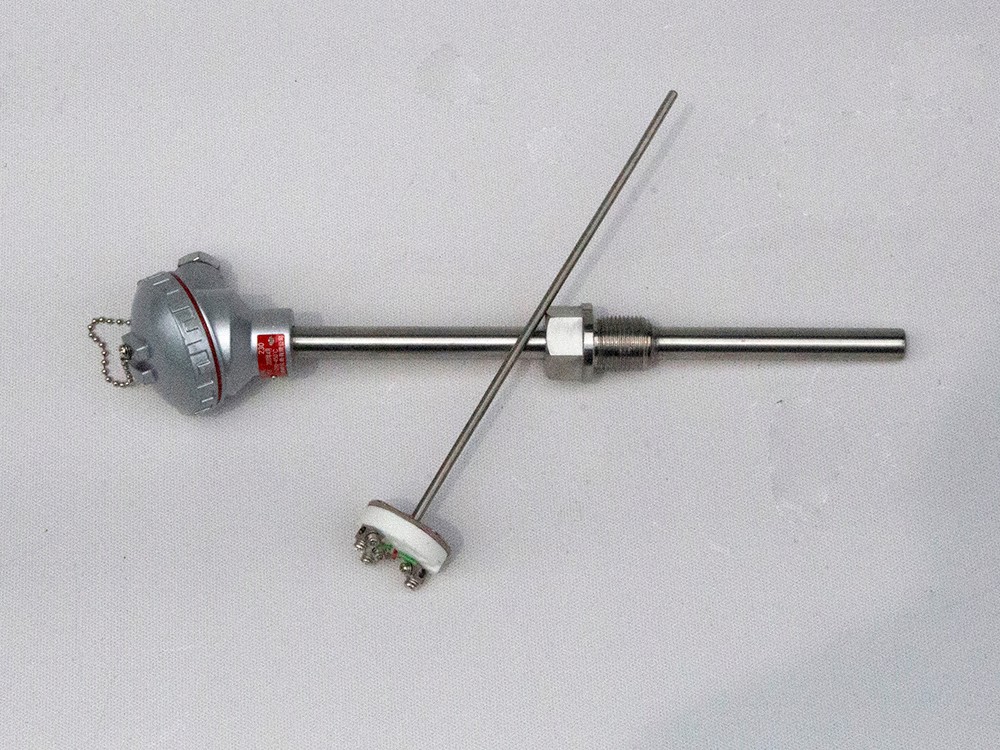

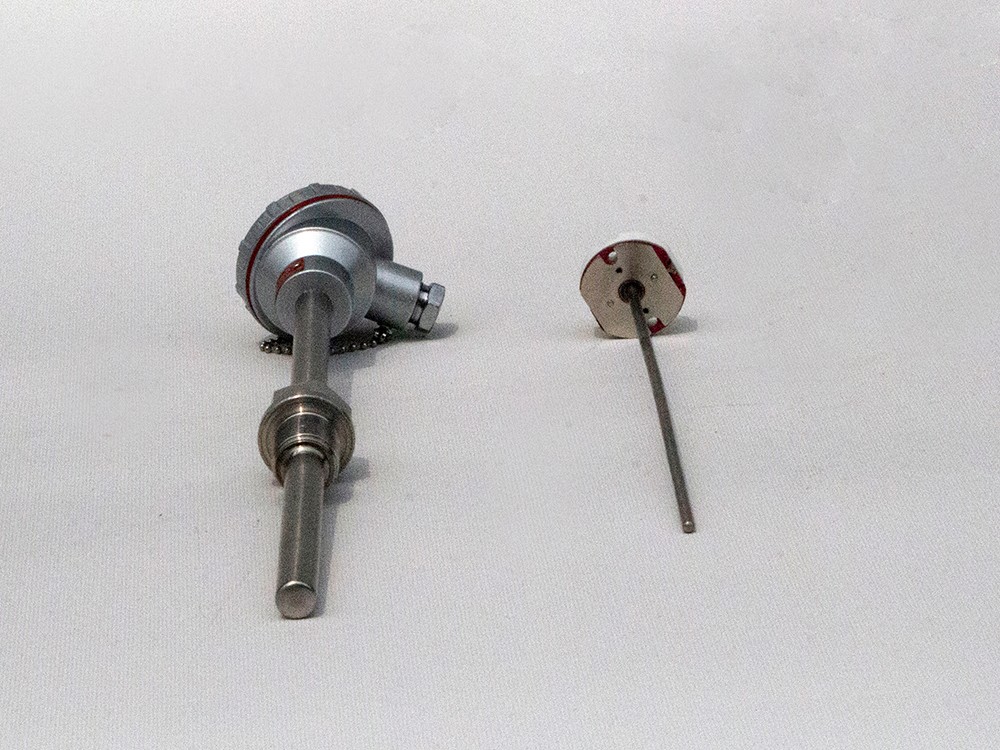

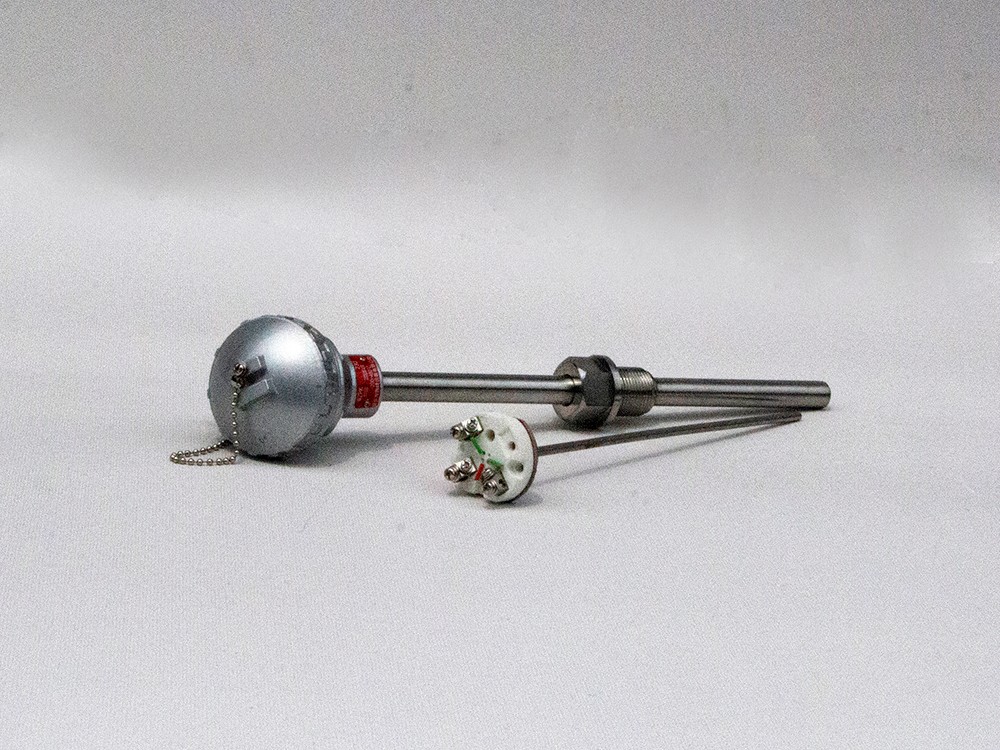

裝配式熱電阻主要由接線盒、保護管、接線端子、絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。
規格參數
主要技術參數產品執行標準
IEC751JB/T8622-1997JB/T8623-1997
常溫絕緣電阻
熱電阻在環境溫度為15～35℃，相對濕度不大于80％，試驗電壓為10～100V(直流)電極與外套管之間的絕緣電阻≥100MΩ。
測溫范圍和準確度
熱電阻類別 | 測量范圍℃ | 分度號 | 允許偏差△t ℃ |
WZP型鉑電阻 | -200～420 | Pt100 | 允差±（0.3或+0.005︱t︱） |
允差±（0.15或+0.002︱t︱） |
注：式中“t”為感溫元件的實測溫度絕對值。
電阻值
熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻值R0的比值：（R100/ R0）
分度號Pt100：A 級 R0=100±0.06Ω
B級 R0=100±0.12Ω
熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間用T0.5表示。
熱電阻公稱壓力
一般指在該工作溫度下保護管所能承受的外壓（靜壓）耐不破裂。允許公稱壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置放深度以及被測介質的流速和種類有關。
熱電阻置入深度
︱min＝︱元+15D
︱min－可用置入深度
︱元－感溫元件長度
D－保護管外徑
自然影響
通過熱電阻中測量電流5mA時，
型號表示
W | Z | 規格 | 內容 | ||||
P | 鉑電阻 | ||||||
C | 銅電阻 | ||||||
熱電阻材料 | - | １ | 無固定裝置式 | ||||
2 | 固定螺絲 | ||||||
3 | 活動法蘭 | ||||||
4 | 固定法蘭 | ||||||
5 | 活絡管接頭式 | ||||||
6 | 固定螺紋錐形式 | ||||||
7 | 直接管接頭式 | ||||||
8 | 固定螺紋管接頭式 | ||||||
9 | 活動螺紋管接頭式 | ||||||
安 | 2 | 防濺式 | |||||
3 | 防水式 | ||||||
非統設：插座式，小接線盒式等 | |||||||
接線盒形式 | 0 | Φ16mm保護管 | |||||
1 | Φ12mm保護管 | ||||||
保 | 非統設：各種規格保護管 | ||||||
W | Z | □ | - | □ | □ | □ | |
