熱電偶/熱電阻系列

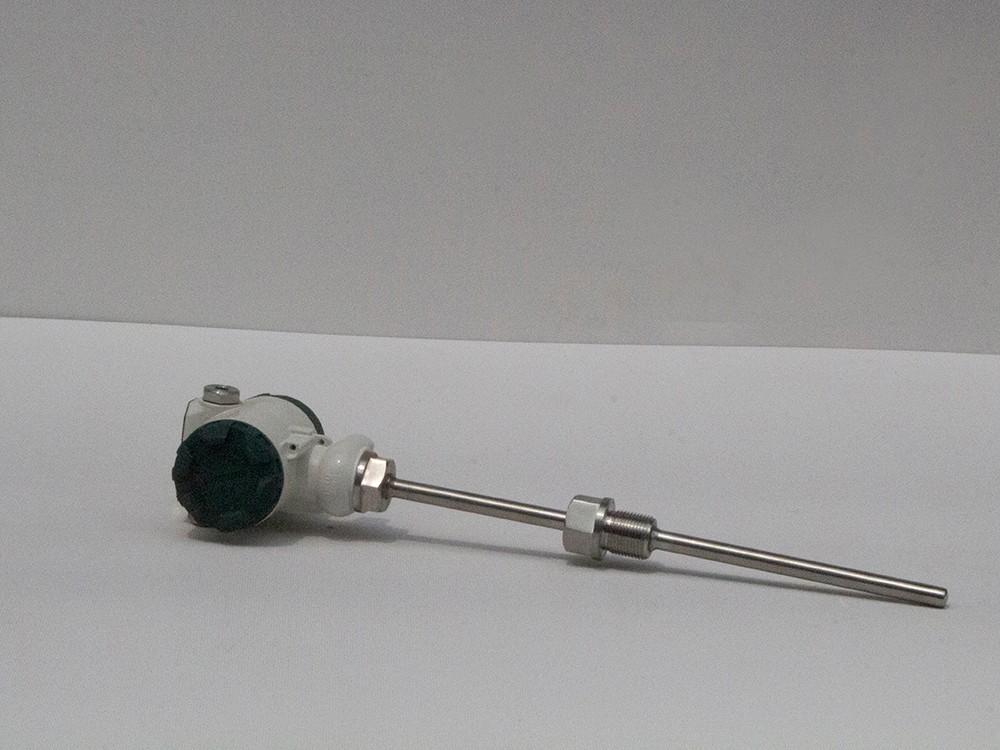

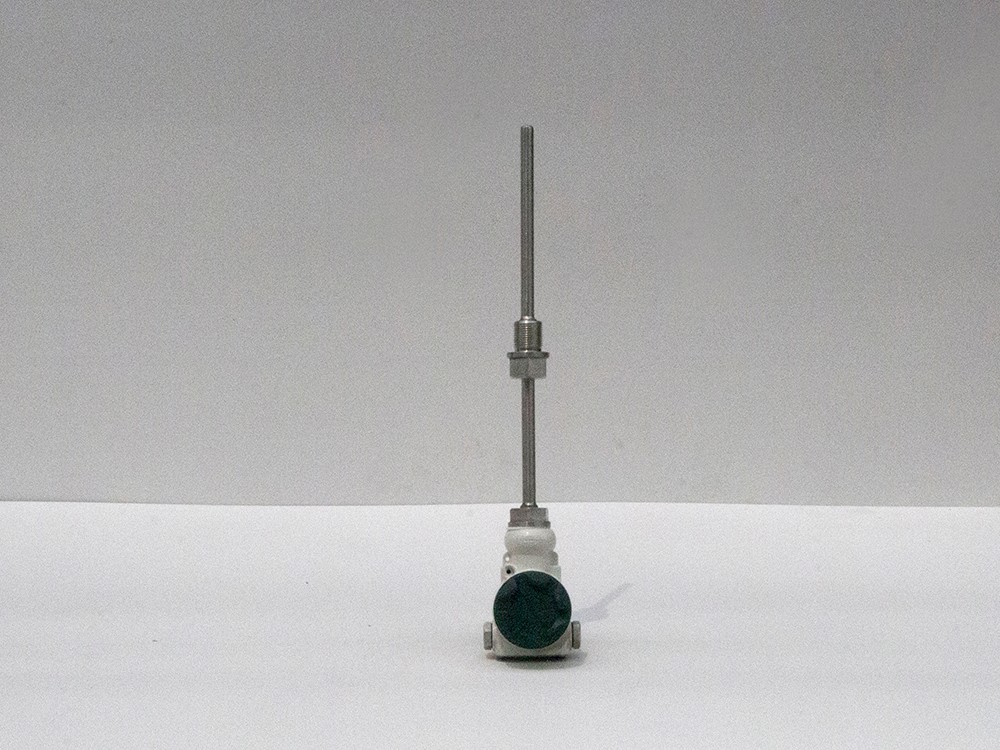

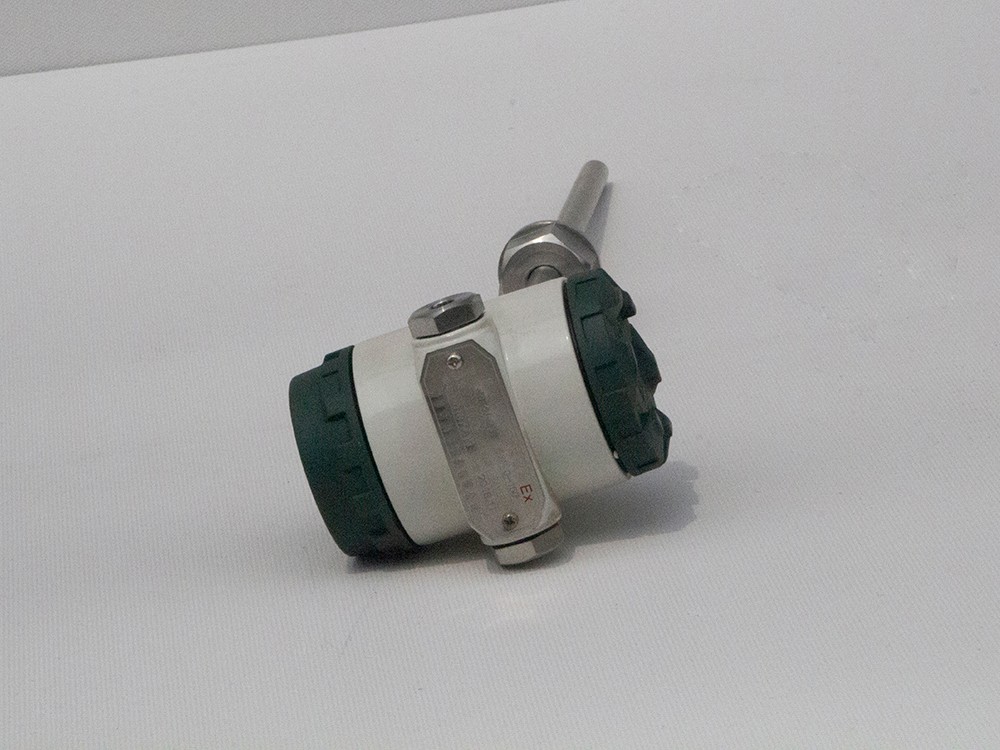

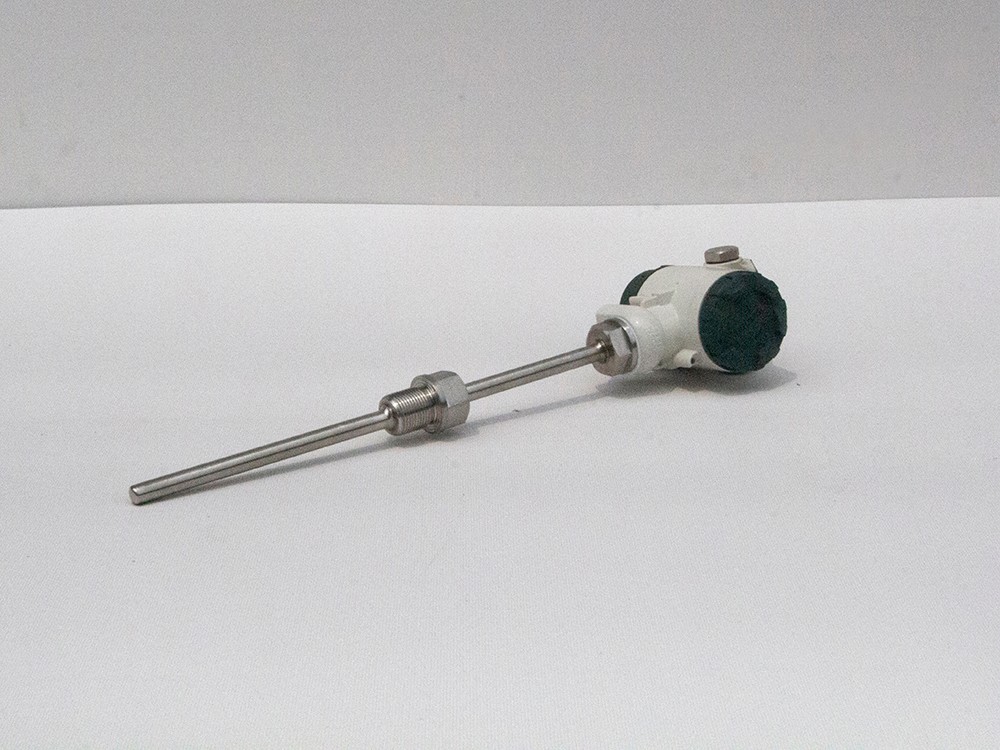

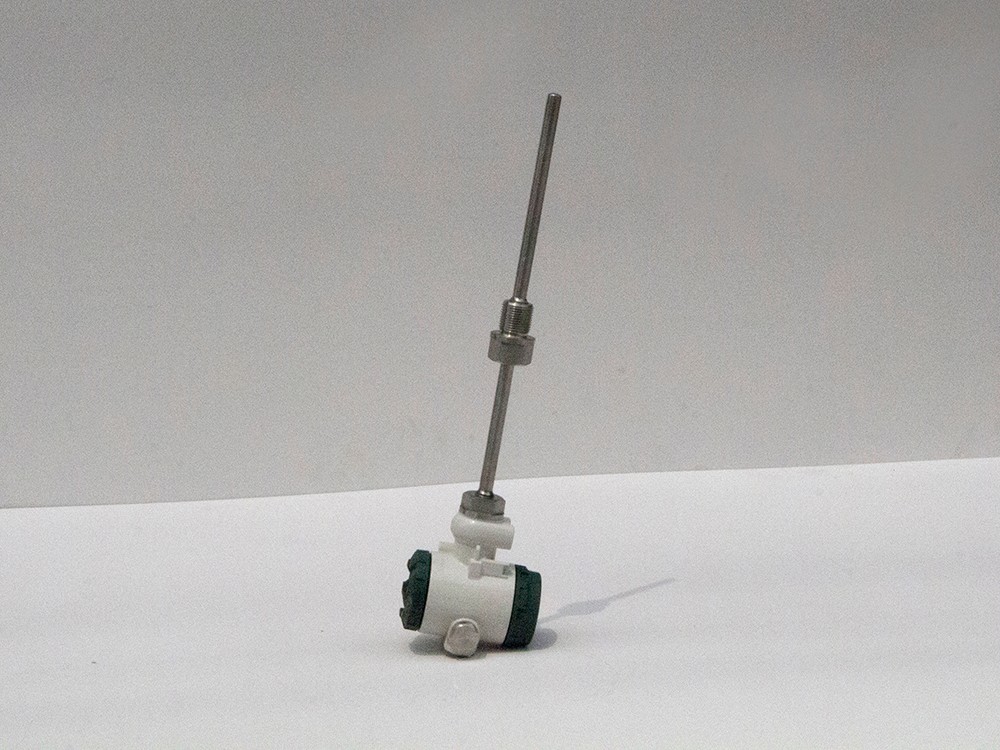

一體化溫度變送器
產品描述：產品簡介 熱電偶、熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送器單元。它采用二線制傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電...
詳細說明
產品簡介
熱電偶、熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送器單元。它采用二線制傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成與輸入信號或與溫度信號成線性的4～20mA的輸出信號。
變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
采用硅橡膠密封結構、因此耐震，耐濕、適合在惡劣現場環境中安裝使用。
現場安裝于熱電偶、熱電阻的接線盒內，直接輸出4～20mA，這樣既省去昂貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。
變送器具有輸入端開路指示功能，熱電偶溫度變送器具有冷端溫度自動補償功能。
精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。
應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。
智能型溫度變送器可使用ZBT通訊設備、一臺386或更好的PC機，設置變送器的型號、分度號及被測溫度的量程范圍。
數顯型溫度變送器可按用戶實際需要調整變送器顯示屏的顯示方向。
規格參數
規格參數輸 入：熱電偶 K型、E型、B型、S型、T型、J型、N型
熱電阻 Pt100 Cu100 Cu50(三線制或四線制)
輸 出：在量程范圍內輸出4～20mA直流信號。與熱電偶輸入的毫伏信號成線性;與熱電阻的輸入電阻信號成線性。或與溫度信號成線性。
隔離溫度變送器，輸入與輸出相隔離，隔離電壓為0.5KV增加抗共模干擾能力，更適合計算機聯網使用。
基本誤差：*±0.5%FS
傳送方式：二線制
顯示方式：（數顯型）LCD四位顯示，熱電偶開路時顯示E……標志且輸出大于20mA。
工作電源：變送器工作電源電壓低12V，高35V，額定工作電壓24V。
負 載：極限負載電阻按下式計算：RL(max)=50(Vmin-12)
產品選型資料
S | B | W | 規格 | 內容 | ||||||
電 | 變 | 溫 | R | 熱電偶 | ||||||
Z | 熱電阻 | |||||||||
無 | 通用型 | |||||||||
－ | ||||||||||
2 | 輸出與對應溫度呈線性 | |||||||||
4 | 輸出與對應輸入信號呈線性 | |||||||||
輸出性質 | 0 | 通用型 | ||||||||
熱電偶 | ||||||||||
1 | E鎳鉻－銅鎳 | |||||||||
2 | K鎳鉻－鎳硅 | |||||||||
3 | S鉑銠10－鉑 | |||||||||
4 | B鉑銠10－鉑銠6 | |||||||||
5 | T銅－銅鎳 | |||||||||
6 | J鐵－鎳銅 | |||||||||
8 | N鎳鉻硅－鎳硅 | |||||||||
熱電阻 | ||||||||||
1 | Cu50 | |||||||||
2 | Cu100 | |||||||||
4 | Pt100 | |||||||||
傳 | 5 | 隔離型 | ||||||||
6 | 非隔離型 | |||||||||
電 | 0 | 常規型 | ||||||||
1 | 智能型 | |||||||||
2 | 數顯型 | |||||||||
3 | 指針型 | |||||||||
4 | 智能數顯型 | |||||||||
5 | 智能指針型 | |||||||||
6 | 帶通訊協議 | |||||||||
器 | 無 | 常規型 | ||||||||
T | 專用型 | |||||||||
G | 掛壁型 | |||||||||
D | 導軌型 | |||||||||
安 | ||||||||||
S | B | W | □ | - | □ | □ | □ | □ | □ | |
（即24V時，負載電阻可在0～600Ω范圍選擇用）額定負載250Ω。
正常工作環境：
a)環境溫度－25℃～80℃（常溫型）－20℃～70℃（數顯型）
b)相對濕度5%～95%
c)機械振動f≤50Hz，振幅<0.15mm
d) 周圍空氣中不含有對鉻、鎳鍍層、有色金屬及其它合金起腐蝕作用的介質。
環境溫度影響：≤0.05/1℃
注：“?！庇脩粲刑厥庑枰?，可提供允許誤差為±0.2％的協議產品。
